1. 판폭 두께비의 제한
일반적으로 강재의 판폭 두께비의 제한은 단면의 국부좌굴이 전체좌굴보다 먼저 일어나지 않도록 플랜지나 웨브 판요소의 좌굴응력도가 부재의 설계하중 이상이 되도록 폭두께를 제한한다.
< 세장비 >
| 부재요소 | w/t |
| 압축응력을 받는 웨브 | 500 이하 |
| 등변응력을 받는 휨재 | 300 이하 |
| 그 외 압축응력을 받는 플랜지 | 60 이하 |
| 그 외 압축응력을 받는 리브 | 60 이하 |
2. 유효폭의 계산
단면의 요소에 대한 유효폭의 계산은 요소가 받는 응력의 상태를 확인하고, 단면요소가 양단이 구속되어 있는지를 확인한다.
즉, 웨브와 립이 있는 플랜지 등은 양단이 구속된 요소이고, 립이 없는 플랜지와 립 부분은 구속이 없는 부재이다.
위 조건에 의해 계산된 세장비 ￡를 임계세장비 0.673과 비교하여 단면요소의 유효폭을 결정하게 된다.
K : 판재 좌굴 계수
￡ : 세장비

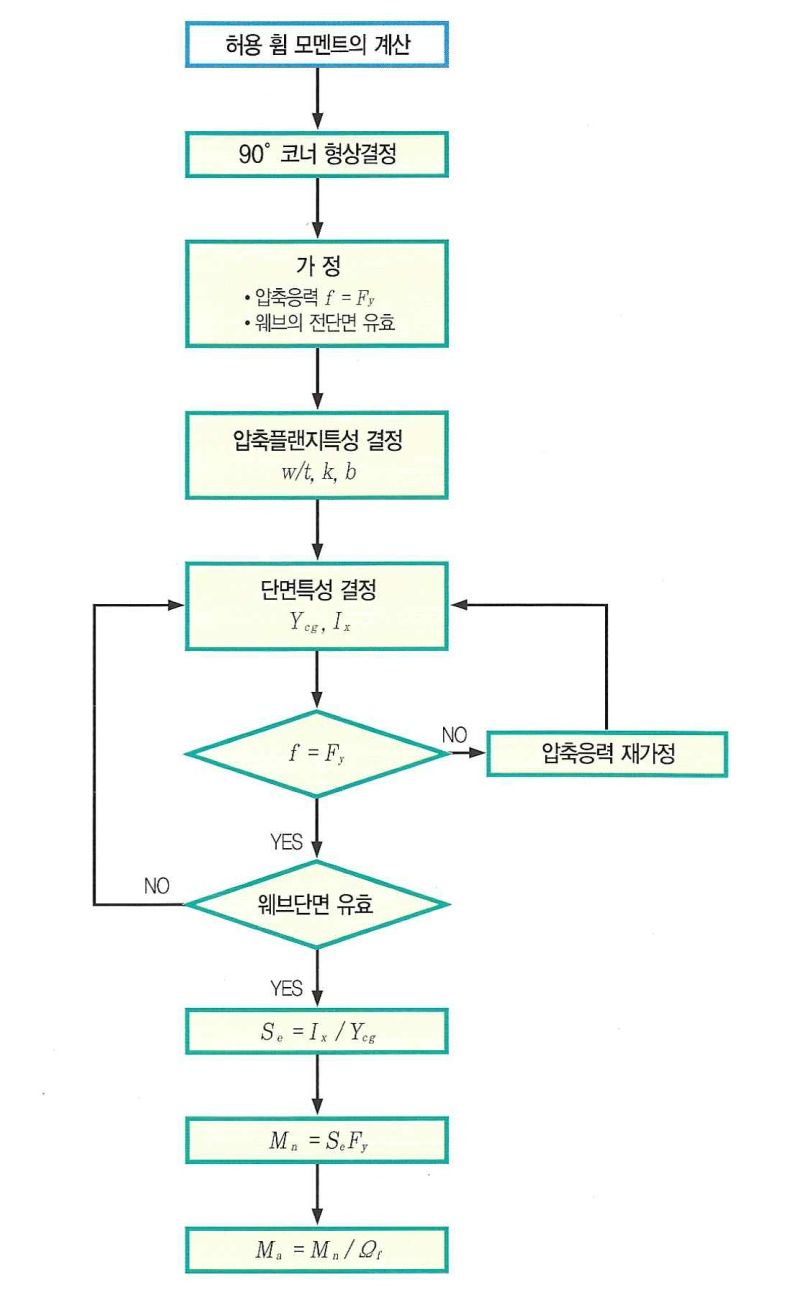

3. 허용 휨 모멘트의 계산
압축응력과 웨브에 대한 가정하에 압축측 플랜지의 국부좌굴에 대한 유효폭을 계산하여 Ix 값을 구한다.
압축응력과 Fy의 가정을 확인하고, 단면계수 Se값을 구해서 공칭모멘트 Mn를 구하고, 안전율 Ωf를 적용하여 허용 휨 모멘트 Ma를 결정한다.
K : 판재 좌굴 계수
Se : 탄성 단면 계수
Mn : 공칭 휨 모멘트
Ma : 허용 휨 모멘트
Ωf : 휨재의 안전율

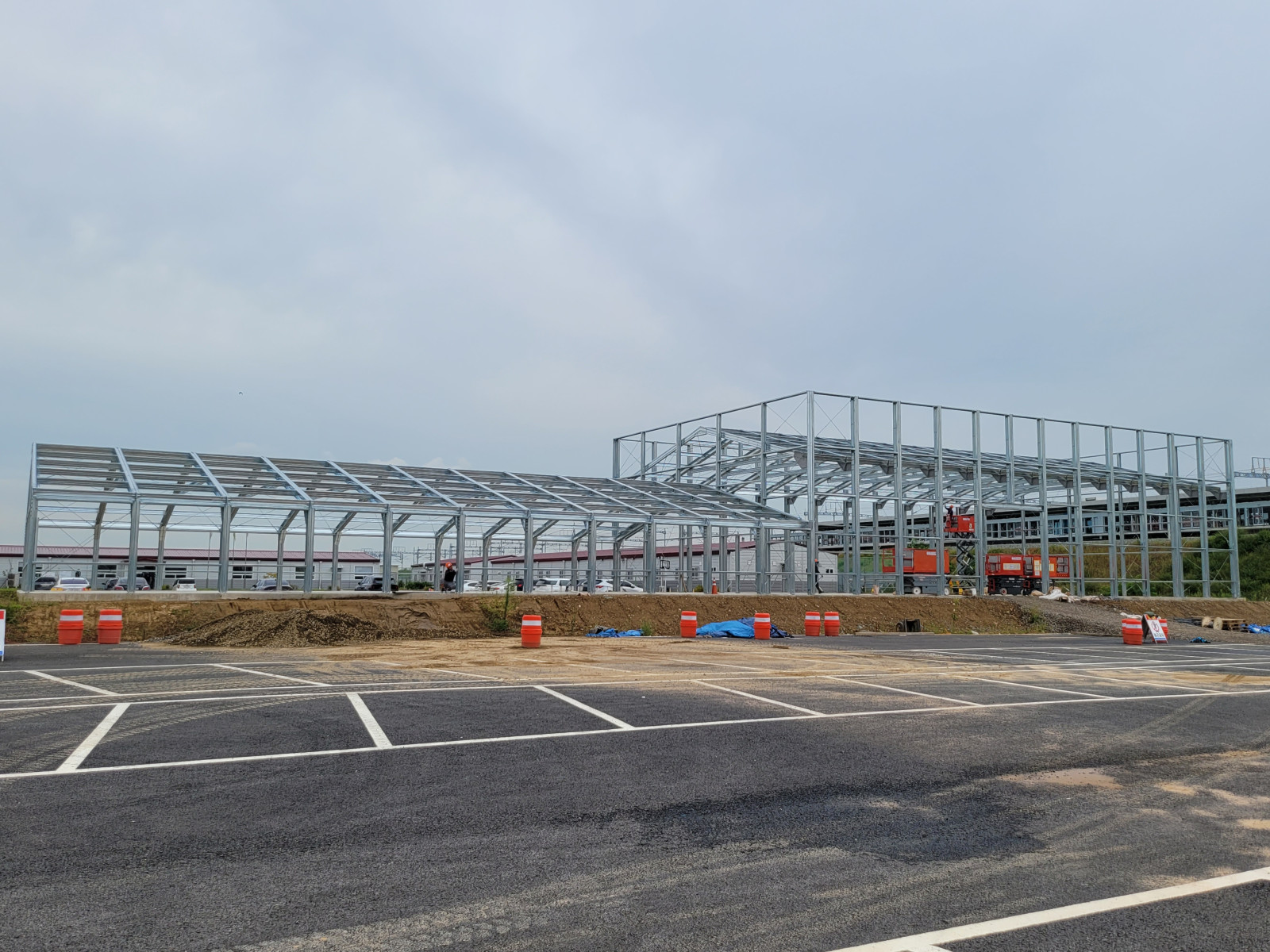

● 화성 송산그린시티 토목공사 현장 안전체험장 신축공사

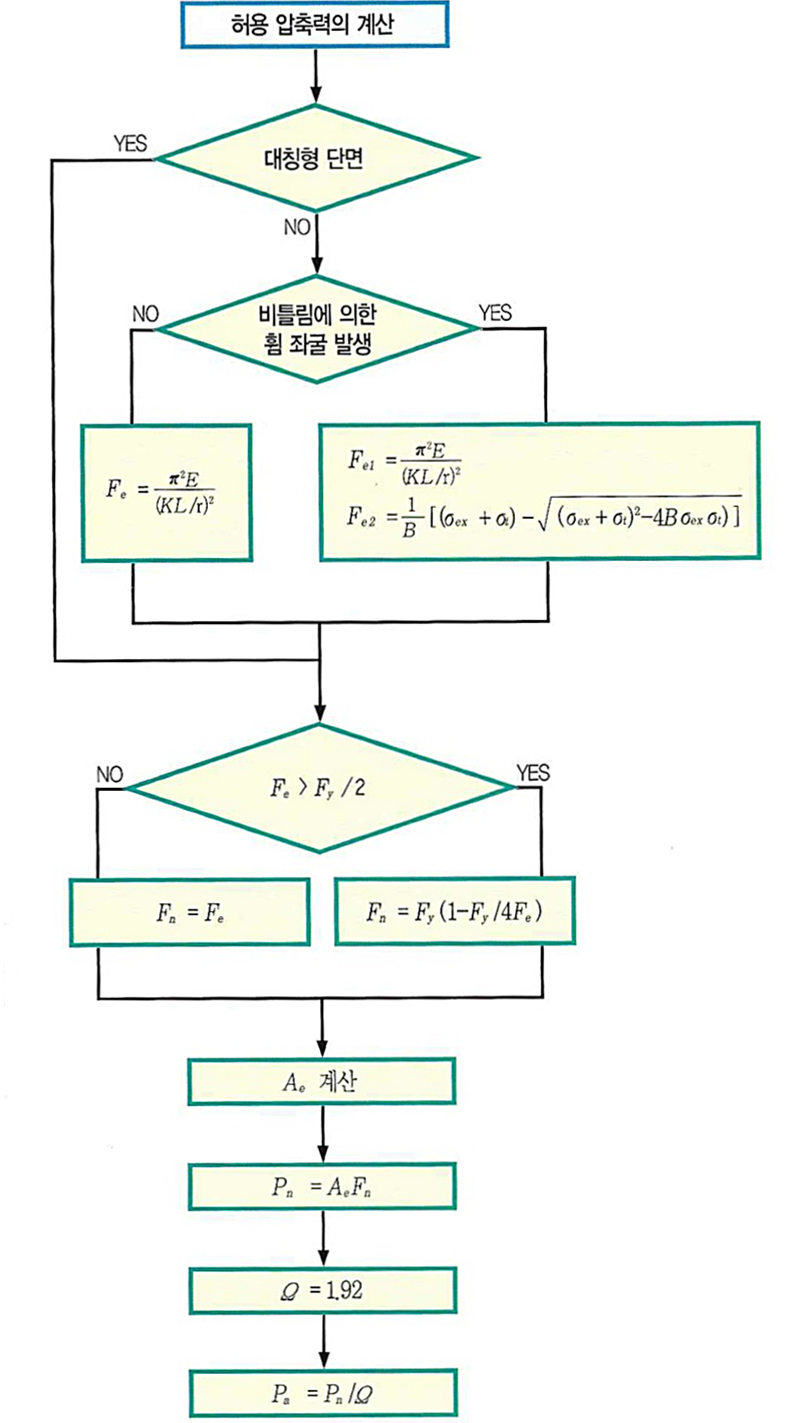

4. 허용 압축력의 계산
단면의 대칭성과 비틀림에 의한 휨 좌굴을 계산하여, 가장 작은 Fe값을 Fn으로 하고, 유효단면적 Ae를 앞의 유효폭 계산식에 의해 구하며 공칭 압축력 Pn를 계산한다.
안전율 Ω를 적용하여 허용 압축력 Pa를 계산한다.
Fe : 탄성 좌굴 응력
K : 좌굴 길이 계수
r : 단면 계수
Ot : 비틀림 좌굴 응력
Fn : 공칭 압축 응력
Ω : 안전율
E : 영계수
L : 보강되지 않은 부재의 길이
Oex : x방향 탄성 좌굴 응력
Ae : 유효단면적
Pn : 공칭 압축력
Pa : 허용 압축력

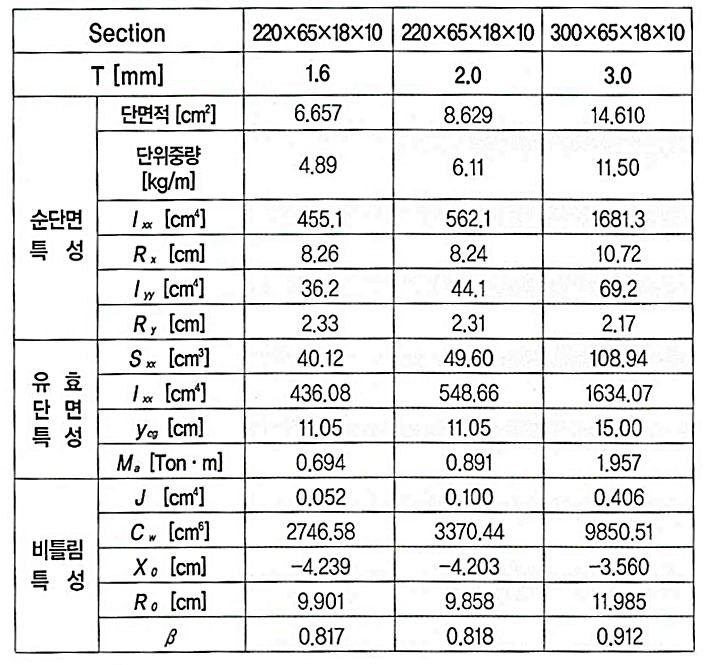

5. 부재의 단면 특성
이상으로 LEB부재의 단면내력 산정하여, LEB부재의 단면성능 및 특성에 대해 알아보았습니다.
